Chevrolet Volt Instructieboekje (2011-2019): Feedback voor de oplaadstatus

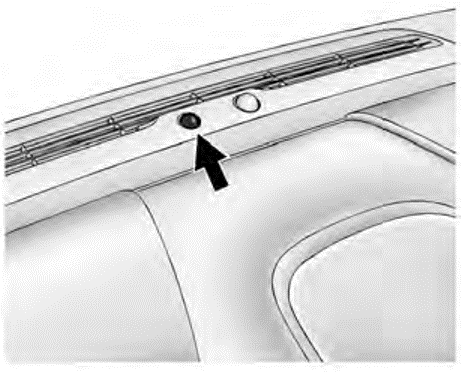

De auto heeft een statuslampje (CSI) voor opladen op het midden van het instrumentenpaneel bij de voorruit. Als de auto is aangesloten en de voeding van de auto is uitgeschakeld, dan geeft het CSI het volgende aan:

• Groen - auto is aangesloten.

  Accu is niet volledig opgeladen.

  Accu is bezig met opladen.

• Lang groen knipperen - auto is aangesloten. Accu is niet volledig opgeladen. Opladen van de accu is uitgesteld.
• Kort groen knipperen - auto is aangesloten. Accu is volledig opgeladen.
• Geel - auto is aangesloten. Het is normaal dat het CSI enkele seconden geel wordt als er een geschikte oplaadkabel wordt aangesloten. Als dat niet het geval is, heeft het laadsysteem een storing waargenomen en wordt de accu niet opgeladen.

Zie "Statusindicators van de laadkabel" in de gebruikershandleiding van de laadkabel.

Het systeem kan de accu thermisch conditioneren tijdens de bovengenomende toestanden, waarbij de elektrische energie naar de auto wordt overgezet.

Als de auto is aangesloten en de voeding van de auto is ingeschakeld, dan brandt het CSI groen.

Datzelfde gebeurt ook bij starten op afstand als de auto is aangesloten.

Als de auto is aangesloten en het CSI uit is, is er een storing bij het opladen waargenomen. Zie "Statusindicators van de laadkabel" in de gebruikershandleiding van de laadkabel.

In dit schema wordt feedback van de auto aangegeven als de oplaadkabel is aangesloten.
