Chevrolet Volt Instructieboekje (2011-2019): Starthulp gebruiken

Starthulp gebruiken betekent het verbinden van startkabels tussen de twee auto's om de auto te kunnen starten. Als de Volt of een andere auto een lege 12V-accu heeft, kan de auto met startkabels in goede conditie worden gestart. De procedure verschilt al naargelang de Volt of een andere auto een lege accu heeft. Lees de betreffende procedures hieronder.

WAARSCHUWING De hoogspanningsaccu kan niet met startkabels worden gestart met een andere auto of een acculader. Dit kan leiden tot lichamelijk letsel, de dood of schade aan de auto.

WAARSCHUWING Accu's zijn gevaarlijk en kunnen letsel veroorzaken. Accu's bevatten zuur en kunnen exploderen of vlam vatten. Ze bevatten elektriciteit die brandwonden kan veroorzaken. Volg de bijgeleverde stappen exact; anders kan letsel optreden.

Spoelen met water en onmiddellijk medische hulp inroepen als accuvloeistof in de ogen of op de huid komt.

WAARSCHUWING Elektrische ventilatoren kunnen zelfs starten wanneer de motor niet draait en letsel veroorzaken.

Houd handen, kleding en gereedschap uit de buurt van de elektrische ventilatoren onder de motorkap.

Let op: Door deze stappen te veronachtzamen kan er dure schade ontstaan aan uw auto die niet wordt gedekt door de garantie.

De auto kan niet worden gestart door duwen of slepen en hierdoor kan de auto beschadigd worden.

Starthulp gebruiken bij de Volt

Als de Volt niet wil starten, kan de 12V-accu leeg zijn. Om de Volt met startkabels te starten, gebruikt u de pluspool (+) en minpool (-) op afstand onder de motorkap.

1. Externe pluspool (+)
2. Externe negatieve (-) aansluiting

1. De andere auto die wordt gebruikt om de Volt te starten, moet een 12V-accu met een massasysteem hebben.

Let op: Gebruik uitsluitend een auto met een 12V-systeem met een negatieve massa voor starthulp.

Wanneer de andere auto geen 12V-systeem met een negatieve massa heeft, kunnen beide auto's beschadigd worden.

2. Parkeer beide auto's dicht genoeg bij elkaar zodat de startkabels de pluspolen (+) en minpolen (-) van beide auto's kunnen bereiken. De auto's mogen elkaar niet raken. Dit kan een ongewenste massaverbinding veroorzaken die het elektrische systeem van beide auto's kan beschadigen.

Zet beide auto's in P (parkeren) voor een automatische versnellingsbak of elektrische aandrijving.

Voor een handgeschakelde versnellingsbak zet u de auto in Neutraal en trekt u de parkeerrem aan.

Let op: Als tijdens gebruik van de starthulp accessoires aan zijn of aangesloten blijven, kunnen deze beschadigd raken. De reparatiekosten zullen niet worden gedekt door de autogarantie. Zet zo mogelijk alle accessoires op beide voertuigen uit of ontkoppel ze bij gebruik van de starthulp.

3. Zet het contact op de andere auto uit. Zet de radio, alle lichten en accessoires uit die in beide auto's niet nodig zijn. Trek de stekkers van accessoires uit de aansteker of de elektrische aansluitingen voor accessoires.

Dat voorkomt vonken en daarmee worden beide accu's en accessoires ontzien.

4. Zoek de pluspool (+) en minpool (-) op de andere auto op.

5. Open de motorkap om de pluspool (+) en minpool (-) op uw Volt op te zoeken. Open de toegangsklep voor de externe pluspool (+) (1). De externe minpool (−) (2) van de Volt is een tapeind dat met GND (−) is gemarkeerd aan de bestuurderskant van de motorruimte.

6. Controleer of de startkabels geen losse of ontbrekende isolatie hebben; anders kunt u een schok krijgen en kunnen de auto's beschadigd raken.

Er zijn enkele elementaire dingen die u moet weten voordat u de startkabels aansluit. De plus (+) startkabel gaat naar de plus (+) accupool of een pluspool (+) op afstand indien beschikbaar. De min (-) startkabel gaat naar de min (-) accupool of een minpool (-) op afstand indien beschikbaar. Sluit de plus (+) niet aan op de min (-); anders krijgt u kortsluiting die de accu en andere delen van de auto kan beschadigen.

Let op: Wanneer de startkabels verkeerd aangesloten of in de verkeerde volgorde worden verwijderd, kan er elektrische kortsluiting ontstaan en de auto beschadigen. De reparatiekosten zullen niet worden gedekt door de autogarantie. Sluit de startkabels altijd in de juiste volgorde aan en verwijder ze in de juiste volgorde, waarbij u ervoor zorgt dat de kabel niet met elkaar of met ander metaal in aanraking komen.

De startkabels aansluiten

1. Sluit de rode positieve (+) startkabel aan op de externe pluspool (+) (1) van uw Volt.

   Laat het andere einde van de kabel geen metaal aanraken.

2. Sluit het andere uiteinde van de rode plus (+) startkabel aan op de pluspool (+) van de andere auto.
3. Sluit de zwarte min (-) startkabel aan op de minpool (-) van de accu van de andere auto.

   Voorkom dat het andere uiteinde met iets in aanraking komt tot de volgende stap.

4. Sluit het andere einde van de zwarte negatieve (−) startkabel aan op de externe minpool (−) (2) van uw Volt.
5. Druk op de toets AAN/UIT O om te starten. Hierdoor worden de elektronica op de Volt geactiveerd.

   Nadat de instrumentengroep geïnitialiseerd is, gebruikt de Volt stroom van de hoogspanningsaccu om de 12V-accu te laden. De startkabels kunnen dan worden losgekoppeld.

   Bel uw dealer als de Volt niet start.

De startkabels losmaken

1. Maak de zwarte min (-) startkabel los van de Volt. Voorkom dat het andere uiteinde van de kabel met iets in aanraking komt tot na de volgende stap.
2. Maak de zwarte min (-) startkabel los van de andere auto met de goede accu.
3. Maak de rode plus (+) startkabel los van de andere auto.

   Voorkom dat het andere uiteinde van de kabel met iets in aanraking komt tot na de volgende stap.

4. Maak de rode plus (+) startkabel los van de Volt.
5. Breng de kapjes van de pluspool (+) en minpool (-) weer op de oorspronkelijke plaats aan.

Starthulp gebruiken bij een andere auto

Wanneer u de Volt gebruikt om een andere auto met een lege accu met startkabels te starten, worden de startkabels rechtstreeks op de pluspool (+) en minpool (-) op de 12V-accu in de bagageruimte aangesloten. Gebruik de polen op afstand onder de motorkap niet. Dit kan overbelasting van een zekering in de Volt tot gevolg hebben.

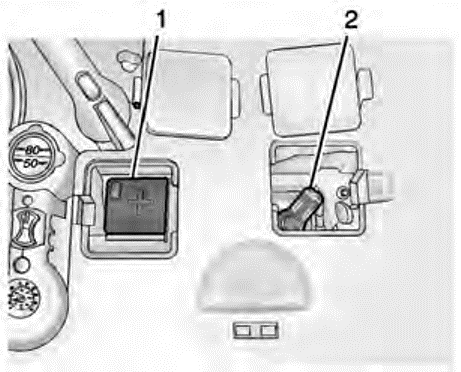

1. Pluspool (+)
2. Minpool (−)

1. Controleer de andere auto. Deze moet voorzien zijn van een 12V-accu met een negatief massasysteem.

Let op: Gebruik uitsluitend een auto met een 12V-systeem met een negatieve massa voor starthulp.

Wanneer de andere auto geen 12V-systeem met een negatieve massa heeft, kunnen beide auto's beschadigd worden.

2. Parkeer beide auto's dicht genoeg bij elkaar zodat de startkabels de pluspolen (+) en minpolen (-) van beide auto's kunnen bereiken. De auto's mogen elkaar niet raken. Dit kan een ongewenste massaverbinding veroorzaken die het elektrische systeem van beide auto's kan beschadigen.

Zet beide auto's in P (parkeren) voor een automatische versnellingsbak of elektrische aandrijving.

Voor een handgeschakelde versnellingsbak zet u de auto in Neutraal en trekt u de parkeerrem aan.

Let op: Als tijdens gebruik van de starthulp accessoires aan zijn of aangesloten blijven, kunnen deze beschadigd raken. De reparatiekosten zullen niet worden gedekt door de autogarantie. Zet zo mogelijk alle accessoires op beide voertuigen uit of ontkoppel ze bij gebruik van de starthulp.

3. Schakel beide auto's uit. Zet de radio, alle lichten en accessoires uit die in beide auto's niet nodig zijn. Trek de stekkers van accessoires uit de aansteker of de elektrische aansluitingen voor accessoires. Dat voorkomt vonken en daarmee worden beide accu's en accessoires ontzien.

4. Zoek de pluspool (+) en minpool (-) op de auto met de lege accu op.

5. Zoek de pluspool (+) en minpool (-) van de accu op de Volt op.

Het toegangsdeksel bevindt zich onder het toegangsluik van de laadvloer in de bagageruimte.

Open de toegangsluiken voor de pluspool (+) (1) en de minpool (−) (2).

6. Controleer of de startkabels geen losse of ontbrekende isolatie hebben; anders kunt u een schok krijgen en kunnen de auto's beschadigd raken.

Er zijn enkele elementaire dingen die u moet weten voordat u de startkabels aansluit. De plus (+) startkabel gaat naar de plus (+) accupool of een pluspool (+) op afstand indien beschikbaar. De min (-) startkabel gaat naar de minpool (-) op afstand indien beschikbaar of een zwaar, kaal metalen motoronderdeel of een stevige motormassa op de auto met de lege accu.

Sluit de plus (+) niet aan op de min (-), anders krijgt u kortsluiting die de accu of andere delen van de auto kan beschadigen.

Sluit de minkabel (-) niet aan op de minpool (-) van de lege accu omdat dit vonken kan veroorzaken.

Let op: Wanneer de startkabels verkeerd aangesloten of in de verkeerde volgorde worden verwijderd, kan er elektrische kortsluiting ontstaan en de auto beschadigen. De reparatiekosten zullen niet worden gedekt door de autogarantie. Sluit de startkabels altijd in de juiste volgorde aan en verwijder ze in de juiste volgorde, waarbij u ervoor zorgt dat de kabel niet met elkaar of met ander metaal in aanraking komen

De startkabels aansluiten

1. Sluit de rode plus (+) startkabel aan op de pluspool (+) van de andere auto met de lege accu.

   Gebruik een pluspool (+) op afstand indien beschikbaar.

   Voorkom dat het andere uiteinde in contact komt met metaal.

2. Sluit het andere uiteinde van de rode plus (+) startkabel aan op de pluspool (+) van de accu van de Volt.
3. Sluit de zwarte min (-) startkabel aan op de minpool (-) van de accu van de Volt. Voorkom dat het andere uiteinde met iets in aanraking komt tot de volgende stap.
4. Maak nu de laatste aansluiting naar een zwaar, kaal metalen motoronderdeel of naar de minpool (-) op afstand op de andere auto met de lege accu.
5. Druk op de toets AAN/UIT om de Volt te starten. Hierdoor worden de elektronica op de Volt geactiveerd. De motor start alleen als dat nodig is.
6. Probeer de andere auto die de lege accu had, te starten.

   Wanneer het na een aantal pogingen niet lukt, moet de auto waarschijnlijk gerepareerd worden.

De startkabels losmaken

1. Maak de zwarte min (-) startkabel los van de andere auto die de lege accu had. Voorkom dat het andere uiteinde van de kabel met iets in aanraking komt tot na de volgende stap.
2. Maak de zwarte min (-) startkabel los van de Volt.
3. Maak de rode plus (+) startkabel los van de Volt. Voorkom dat het andere uiteinde van de kabel met iets in aanraking komt tot na de volgende stap.
4. Maak de rode plus (+) startkabel los van de andere auto.
5. Breng de kapjes van de pluspool (+) en minpool (-) weer op de oorspronkelijke plaats aan.
