Infiniti Q30 (H15) Instructieboekje (2016-2019): De Around View Monitor bedienen

Zet met de contactschakelaar in de ON-stand de schakelhendel in de R-stand (achteruit) of druk op de <CAMERA>-knop om de Around View Monitor te bedienen.

Het scherm in de Around View Monitor keert automatisch terug naar de vorige weergave 3 minuten na het indrukken van de <CAMERA>-knop, wanneer de schakelhendel in een andere stand staat dan de R-stand (achteruit).

Beschikbare weergaven

WAARSCHUWING

• Umag de afstandsrichtlijn en de voertuigbreedtelijn alleen gebruiken als aanwijzing wanneer het voertuig op een vlak, verhard wegdek rijdt. De afstand weergegeven op demonitor dient alleen als richtlijn en kan afwijken van de werkelijke afstand tussen het voertuig en weergegeven objecten.
• Gebruik de weergegeven lijnen en de bovenweergave als referentie. De lijnen en de bovenweergave worden sterk beïnvloed door het aantal inzittenden, brandstofniveau, huidige voertuigpositie, de staat van het wegdek en het hellingspercentage.
• Indien de banden vervangen zijn door banden met andere afmetingen, danworden de geschatte koerslijn en de bovenweergave mogelijk onjuist weergegeven.
• Wanneer u een heuvel oprijdt zijn de objecten verder weg dan ze op de monitor lijken. Wanneer u een heuvel afrijdt zijn de objecten dichterbij dan ze op de monitor lijken.
• Objecten die op de monitor worden getoond verschijnen tegenovergesteld ten opzichte van het beeld dat gezien wordt in de achteruitkijkspiegel en de buitenspiegels.
• Gebruik de spiegels of kijk zelf naar buiten om de afstand tot andere objecten correct in te schatten.
• De afstand tussen objecten, weergegeven in de achterweergave, verschilt van de werkelijke afstand vanwege het gebruik van een groothoekcamera.
• Op besneeuwde of gladde wegen kunnen de geschatte koerslijnen mogelijk verschillen van de werkelijke koerslijnen.
• De voertuigbreedtelijnen en de geschatte koerslijnen worden in verhouding breder op het scherm weergegeven dan de werkelijke breedte en koers eigenlijk zijn.
• De lijnen die worden weergegeven in de achterweergave zijn ietwat naar rechts georiënteerd, omdat de achteruitrijcamera niet precies in het midden vandeachterzijde vanhet voertuig is geïnstalleerd.

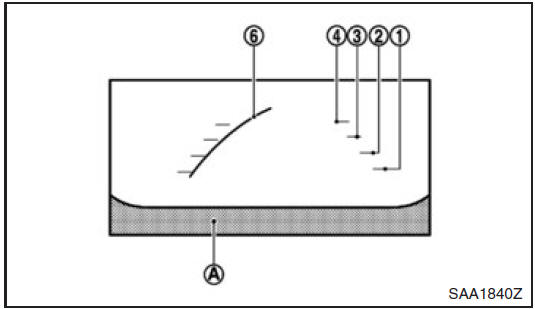

Voorweergave

Achterweergave

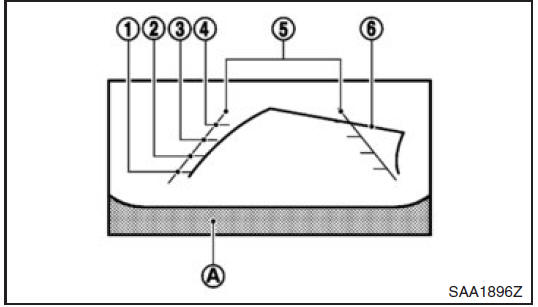

Voor- en achterweergaven: Richtlijnen, die de breedte van de auto aangeven en de afstand tot objecten ten opzichte van de carrosserielijn van de auto A ,worden op de monitor weergegeven.

Afstandsrichtlijnen: Geven de afstand aan vanaf de voertuigcarrosserie.

• Rode lijnj1 : ong. 0,5 m (1,5 ft)
• Gele lijnj2 : ong. 1 m (3 ft)
• Groene lijnj3 : ong. 2 m (7 ft)
• Groene lijnj4 : ong. 3 m (10 ft)

Voertuigbreedtelijnen 5 : Geven de voertuigbreedte aan tijdens het achteruitrijden.

Geschatte koerslijnen 6 : Geven de geschatte koers aan tijdenshet besturen van het voertuig. De geschatte koerslijnen worden weergegeven op demonitor wanneer er aan het stuurwiel gedraaid wordt. De geschatte koerslijnen zullen zich verplaatsen naarmate er aan het stuurwiel wordt gedraaid, maar worden niet weergegeven als de wielen zich in de rechtuitstand bevinden.

De voorweergave wordt niet getoond wanneer de rijsnelheid hoger is dan 10 km/u (6 mph).

OPMERKING Wanneer de monitor devoorweergave toontenudraait het stuurwiel ongeveer 90° of minder vanuit de neutrale stand, dan worden de geschatte koerslijnen zowel aan linker- als aan rechterzijde 6 weergegeven. Wanneer u het stuurwiel ongeveer 90° of meer draait, wordt er alleen een lijn weergegeven aan de tegenoverliggende zijde van de bocht.

Bovenweergave:

WAARSCHUWING

• Objecten in de bovenweergave lijken verder weg dan ze in werkelijkheid zijn.
• Grote objecten, zoals een stoeprand of een voertuig, worden mogelijk onjuist uitgelijnd of niet weergegeven op de grens tussen de gecombineerde beelden.
• Objecten die zich boven de camera’s bevinden kunnen niet worden weergegeven.
• De bovenweergave kan mogelijk onjuist worden uitgelijnd wanneer de positie van de camera verandert.
• Een lijn op de grond wordt mogelijk onjuist uitgelijnd of niet herkend als recht als deze komt te liggen op de grens tussen de gecombineerde beelden. De foutieve uitlijning neemt toe naarmate de lijn zich van het voertuig verwijdert.

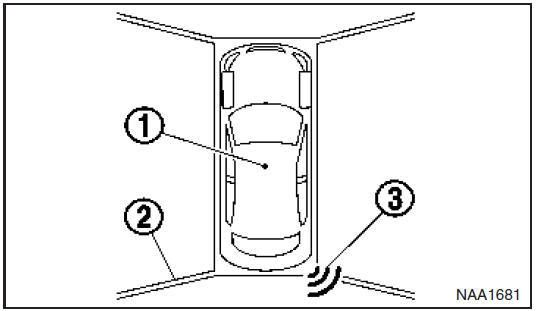

De bovenweergave toont het zicht van boven de auto om de bestuurder te helpen om de positie van de auto te bevestigen.

Het voertuigpictogram 1 geeft de voertuigpositie weer.

OPMERKING De grootte van het voertuigpictogram in de bird-eye weergave in verhouding tot de omgeving kan ietwat verschillen van de werkelijke situatie.

De gebieden die de camera’s niet kunnen bestrijken 2 worden zwart aangegeven.

De dode hoek 2 wordt in het geel aangegeven gedurende enkele seconden nadat de bovenweergave is getoond. Het zal uitsluitend de eerste keer na het plaatsen van de contactschakelaar op ON getoond worden.

Wanneer de hoek vande auto een object nadert, verschijnen de indicatoren van de hoeksensor 3 .

Modellen met linkse besturing

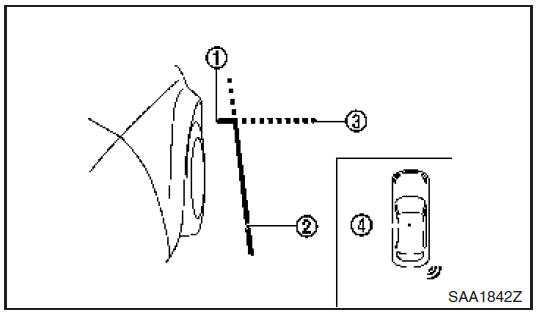

Voor-zijweergave: Richtlijnen die de breedte en de voorkant van het voertuig aangeven, worden op de monitor weergegeven.

De voorlijn van het voertuig 1 toont de voorkant van het voertuig.

De zijlijn van de auto 2 toont de breedte van de auto, inclusief de buitenspiegels.

De verlengingen 3 van zowel de voor-1 als de zijlijnen 2 worden aangegevendoor middel van een groene gestippelde lijn.

De indicator van de hoeksensor 4 verschijnt wanneer een hoek van de auto een object nadert.
