Infiniti Q30 (H15) Instructieboekje (2016-2019): Parkeersensoroverzicht

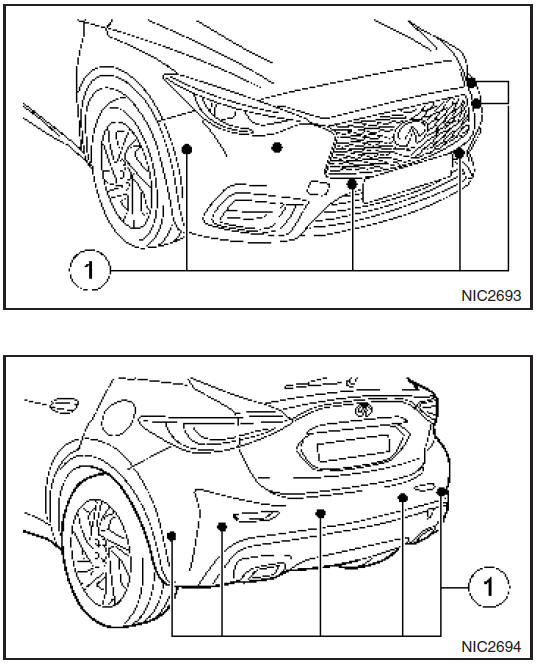

1. Mogelijke locaties van parkeersensoren

Het parkeersensorsysteem is een elektronisch hulpmiddel dat gebruik maakt van ultrasone sensoren. Het parkeersensorsysteem geeft via geluidssignalen de afstand aan tussen uw auto en een bepaald voorwerp. Het houdt het gebied rondom uw auto in de gaten door middel van sensoren in de voor- en achterbumper. De mogelijk sensorconfiguraties kunnen bestaan uit 4 sensoren, 10 sensoren of 12 sensoren.

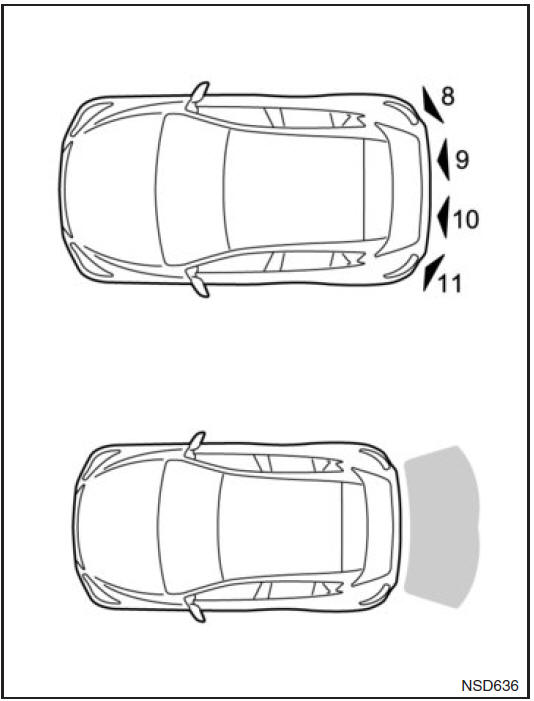

Type A: systeem met 4 sensoren

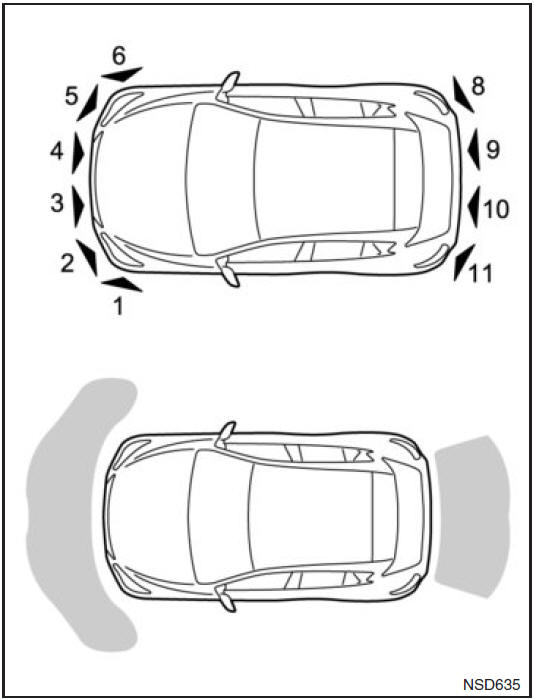

Type B: systeem met 10 sensoren

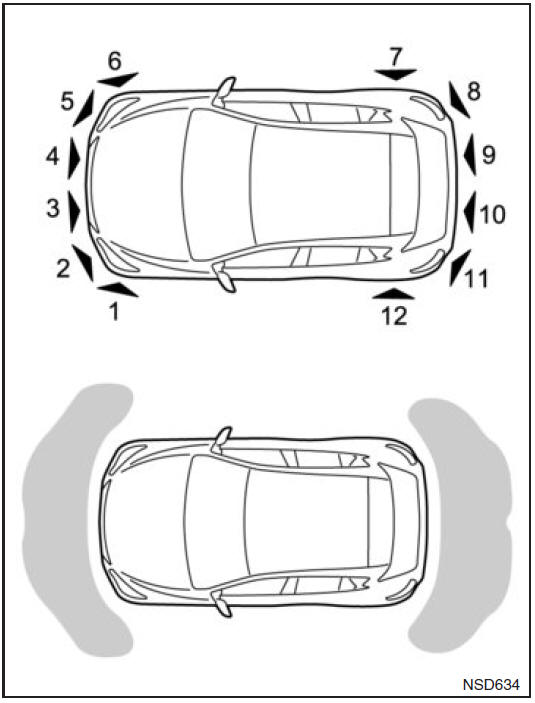

Type C: systeem met 12 sensoren

Voor auto’s uitgerust met sensoren aan de achterzijde (type A): Het systeem wijst u op obstakels achter de auto door middel van visuele signalen en geluidssignalen als de schakelhendel in de R-stand (achteruit) staat.

De onderbroken toon stopt na 3 seconden wanneer een obstakel alleen door de hoeksensor wordt waargenomen en de afstand niet verandert.

De toon stopt wanneer het obstakel zich van de auto verwijdert.

Voor auto’s uitgerust met sensoren aan de vooren achterzijde (type B en C): Het systeem wijst u op obstakels vóór de auto door middel van visuele signalen en geluidssignalen als de schakelhendel in de D-stand (rijden) staat en op obstakels zowel vóór als achter de autoals de schakelhendel in de R-stand (achteruit) staat.

De onderbroken toon stopt na 3 seconden wanneer een obstakel alleen door de hoeksensor wordt waargenomen en de afstand niet verandert.

De toon stopt wanneer het obstakel zich van de auto verwijdert.

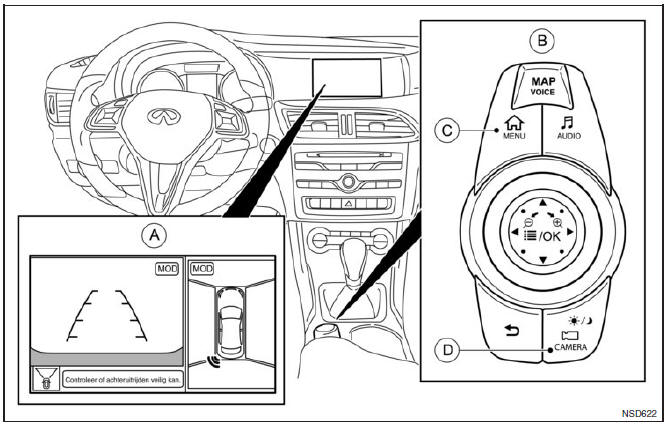

Met Around View Monitor

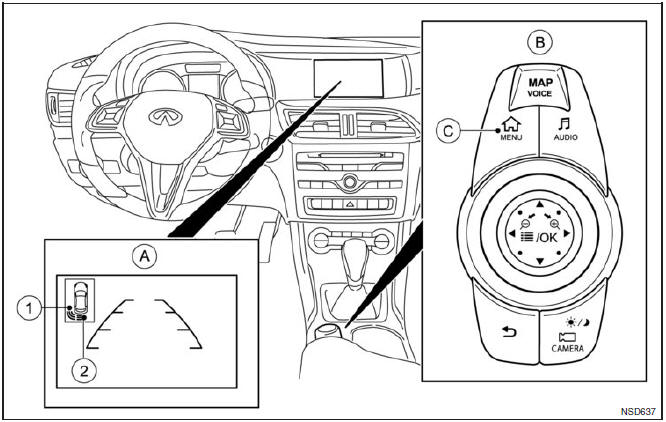

Met achteruitrijmonitor

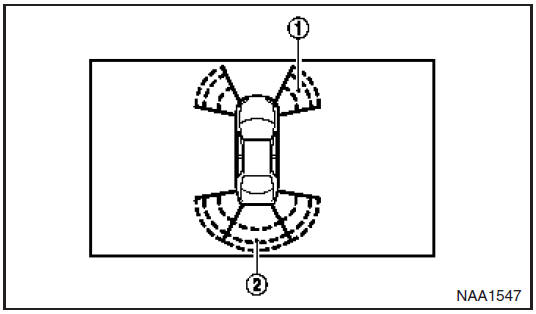

Wanneer de hoek vande auto een object nadert, verschijnen de hoeksensorindicatoren 1 (indien aanwezig).

Wanneer het midden van de auto een object nadert, verschijnt de centrale indicator 2 .

Als het object wordt waargenomen, verschijnt de (groene) indicator en gaat knipperen en de toon klink met tussenpozen. Wanneer de auto het object nadert, wordt de indicator geel en gaat sneller knipperen. Wanneer de auto het object nog verder nadert, stopt de indicator met knipperen en wordt rood, terwijl de toon onafgebroken klinkt.

Het parkeersensorsysteem wordt automatisch geactiveerd wanneer u:

• Het contact aanzet
• Naar de D-stand(rijden) of R-stand (achteruit) schakelt bij auto’s met automatische versnellingsbak
• De elektrische parkeerrem vrijgeeft

Het parkeersensorsysteem wordt uitgeschakeld bij snelheden boven de 18 km/u (10 MPH). Het wordt opnieuw ingeschakeld bij lagere snelheden.

Het parkeersensorsysteem voor de achterzijde wordt uitgeschakeld zodraueen elektrische verbindingmaakt tussen uw auto en een aanhangwagen.

BEREIK VAN DE SENSOREN

Het parkeersensorsysteem houd geen rekening met obstakels:

• Onder het detectiebereik, bijv. personen, dieren of voorwerpen.
• Boven het detectiebereik, bijv. overhangende lading, achtergedeelten of laadkleppen van vrachtwagens.

De sensoren moeten vrij gehouden worden van vuil, ijs en modder. Anders werken ze wellicht niet goed. Maak de sensoren regelmatig schoon, waarbij u voorzichtig moet zijn om er geen krassen op te maken of ze anderszins te beschadigen.

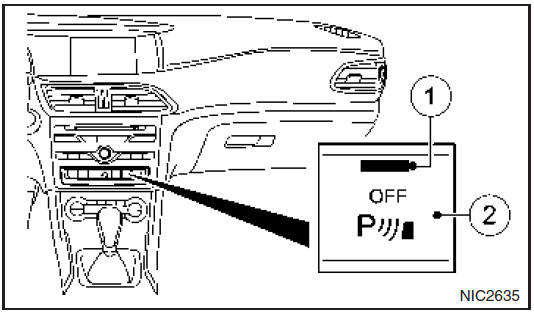

PARKEERSENSORSYSTEEM OFF-SCHAKELAAR

De parkeersensorsysteem OFF-schakelaar 2 aan de onderkant van het dashboard biedt de bestuurder de mogelijkheid om het parkeersensorsysteem aan en uit te zetten. Om het parkeersensorsysteem aan en uit te zetten, moet de contactschakelaar op ON staan. Het controlelampje 1 op de schakelaar gaat branden wanneer het systeem wordt uitgeschakeld.

Het parkeersensorsysteem gaat automatisch aan wanneer de contactschakelaar van de OFFstand naar de ON-stand wordt gedraaid.
