Opel Ampera Instructieboekje (2011-2016): Zekeringenkast instrumentenpaneel
Zekeringenkast instrumentenpaneel op het linker uiteinde

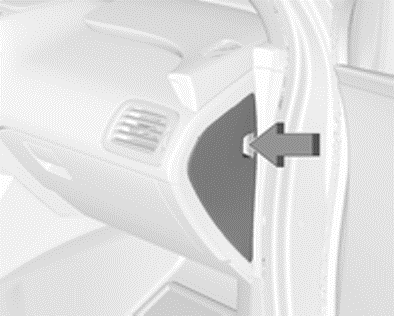

De linker zekeringenkast instrumentenpaneel bevindt zich op het linker uiteinde van het instrumentenpaneel.
Trek de klep van de zekeringenkast eruit voor toegang tot de zekeringen.
In de zekeringenkast in de motorruimte zit een zekeringtrekker.

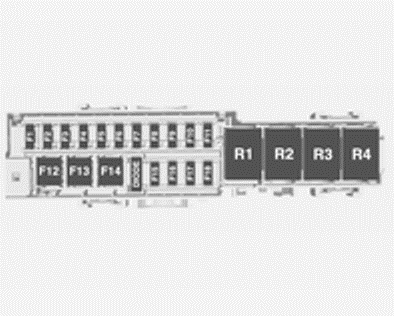

Zekeringen
F1 12 V-aansluiting - bovenin opbergvak instrumentenpaneel
F2
Radio
F3 Instrumentengroep (auto met stuur links)
F4
Infotainmentdisplay
F5 Schakelaar verwarming, ventilatie en airco /
geïntegreerd middenrek
F6 Airbag (sensor- en diagnosemodule)
F7
Primaire datalinkconnector links (auto met stuur links), secundaire
datalinkconnector links (auto met stuur rechts)
F8 Kolomslot (auto met
stuur links)
F9 Telefoon met handsfreefunctie
F10
Carrosserieregelmodule 1/elektronica carrosserieregelmodule/
afstandsbediening/ vermogensmodus/ derde remlicht/ kentekenverlichting/
dagrijlicht links/contourverlichting links/ relaisregeling
ontgrendeling achterklep/ relaisregeling sproeierpomp/
schakelaarverklikkerlichtjes
F11 Carrosserieregelmodule 4/koplamp
links
F12 Aanjager (auto met stuur links)
F13 –
F14 –
F15
12 V-aansluiting (vloerconsole binnen/vloerconsole achter)
F16 –
F17 –
F18 –
Bouw de klep opnieuw in door eerst de onderste nok erin te steken en druk de klep terug op de oorspronkelijke positie.
Zekeringenkast instrumentenpaneel op het rechter uiteinde
De rechter zekeringenkast instrumentenpaneel bevindt zich op het rechter uiteinde van het instrumentenpaneel.
Trek de klep van de zekeringenkast eruit voor toegang tot de zekeringen.
In de zekeringhouder in de motorruimte zit een zekeringtrekker.
Zekeringen
F1 Achtergrondverlichting stuurwielschakelaar
F2 Kolomslot (auto met
stuur rechts)
F3 Instrumentengroep (auto met stuur rechts), telefoon
met handsfreefunctie (auto met stuur links)
F4 Carrosserieregelmodule
3/koplamp rechts
F5 Carrosserieregelmodule 2/elektronica
carrosserieregelmodule/ achterlicht/dagrijlicht rechts/schakelblokkering/
achtergrondverlichting schakelaar/ mistachterlicht
F6 –
F7
Carrosserieregelmodule 6/kaartleeslampen/ instapverlichting/
achteruitrijlichten
F8 Carrosserieregelmodule 7/richtingaanwijzer
linksvoor/remlicht en richtingaanwijzer rechtsachter/relaisregeling
kinderslot
F9 Carrosserieregelmodule 8/sloten
F10 Secundaire
datalinkconnector rechts (auto met stuur links), primaire
datalinkconnector rechts (auto met stuur rechts)
F11 Inbraak- en
kantelhoeksensor
F12 Aanjagermotor (auto met stuur links)
F13 –
F14 –
F15 –
F16 –
F17 –
F18 –
Bouw de klep opnieuw in door eerst de onderste nok erin te steken en druk de klep terug op de oorspronkelijke positie.
Zekeringenkast in motorruimte
De zekeringenkast zit linksvoor in de motorruimte. Open de klep van de zekeringenkast door voor en achter op de clips te drukken en de klep omhoog opzij te draaien. Minizekeringen Mo ...
Zekeringenkast in bagageruimte
De zekeringenkast zit links in de bagageruimte achter een deksel. Verwijder het deksel. In de zekeringenkast in de motorruimte zit een zekeringtrekker. Zekeringen F1 – F2 Regelmodule ...
