Škoda Rapid (NH) Instructieboekje (2012-2019): Hoofdsteunen

Inleiding voor het onderwerp

Let op Bij de sportstoelen zijn de hoofdsteunen in de stoelleuningen geïntegreerd en kunnen niet in hoogte worden ingesteld noch worden verwijderd.

Hoogte instellen

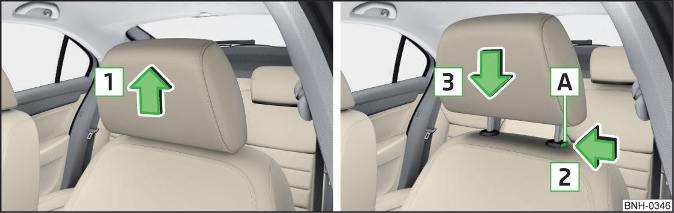

Afb. 71 Hoogte van de hoofdsteun instellen

De hoogteverstelling van de hoofdsteunen voor- en achterin gebeurt identiek.

• De hoofdsteun vastpakken en naar boven in pijlrichting 1 schuiven afb. 71.
• Om de hoofdsteun naar beneden te schuiven, de vergrendelingsknop A in pijlrichting 2 vasthouden en de hoofdsteun in pijlrichting 3 drukken.

VOORZICHTIG Wanneer aan de geleidestangen van de hoofdsteun voorin de adapter van de tablethouder is bevestigd, de hoofdsteun niet tot de aanslag omlaagdrukken - hierdoor kan de hoofdsteun worden beschadigd.

Hoofdsteunen voorin verwijderen/aanbrengen

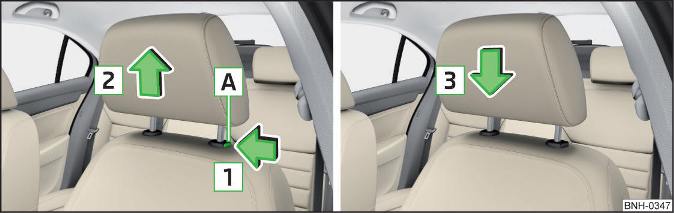

Afb. 72 Hoofdsteunen voorin verwijderen/plaatsen

• Om de hoofdsteun te verwijderen de vergrendelingsknop A in pijlrichting 1 ingedrukt houden en de hoofdsteun in pijlrichting 2 verwijderen afb. 72.
• Om de hoofdsteun te plaatsen, deze zo ver in pijlrichting 3 in de rugleuning schuiven, tot de vergrendelingsknop vastklikt.

Hoofdsteunen achterin verwijderen/aanbrengen

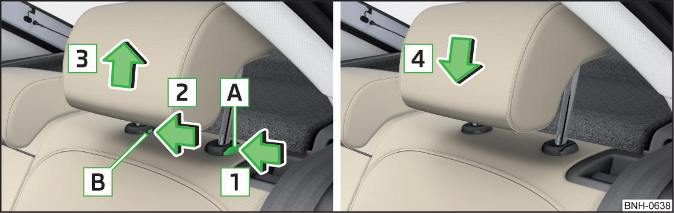

Afb. 73 Hoofdsteun achterin verwijderen/aanbrengen

• Om de hoofdsteun te verwijderen de vergrendelingsknop A in pijlrichting 1 ingedrukt houden, tegelijkertijd met een schroevendraaier (met een breedte van max. 5 mm) de vergrendelingsknop in de opening B in pijlrichting 2 drukken en de hoofdsteun in pijlrichting 3 verwijderen afb. 73.
• Om de hoofdsteun te plaatsen, deze zo ver in pijlrichting 4 in de rugleuning schuiven, tot de vergrendelingsknop vastklikt.
