Škoda Rapid (NH) Instructieboekje (2012-2019): Kogelkop verwijderen - 2e stap

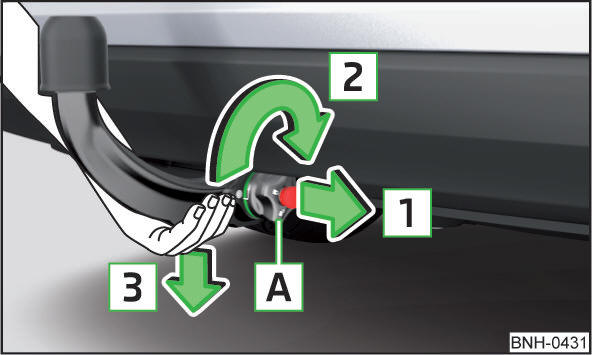

Afb. 220 Kogelkop losmaken
- De kogelkop van onderen vastpakken afb. 220.
- Het handwiel A in pijlrichting 1 trekken.
- Het aangetrokken handwiel tot de aanslag in pijlrichting 2 draaien. Deze in deze stand vasthouden.
- De kogelkop in pijlrichting 3 naar beneden uit de bevestigingsschacht trekken.
De kogelkop vergrendelt tegelijkertijd in de paraatheidsstand en is hierdoor klaar om weer te worden ingebouwd.
Na het uitbouwen van de kogelkop de afdekkap voor de bevestigingsschacht A tegen de pijlrichting in 1 plaatsen afb. 215.
Als het handwiel A niet tot de aanslag wordt gedraaid, dan draait deze zich na het verwijderen van de kogelkop terug, ligt het tegen de kogelkop en klikt het niet in de paraatheidsstand. De kogelkop moet dan vóór de volgende inbouw in deze stand worden gebracht, Paraatheidsstand instellen.
De kogelkop dient vóór het opbergen in de bak met het wagengereedschap te worden gereinigd.
ATTENTIE De kogelkop nooit los in de bagageruimte laten liggen. Deze zou bij een plotselinge remmanoeuvre beschadigingen kunnen veroorzaken en de inzittenden in gevaar kunnen brengen!
