Chevrolet Volt Instructieboekje (2011-2019): Achteruitrijcamera (RVC)

Lees dit hoofdstuk helemaal door voordat u de achteruitrijcamera gebruikt.

Het RVC-systeem biedt de bestuurder hulp bij het achteruitrijden door een beeld van de zone achter de auto te tonen.

WAARSCHUWING Op het RVC-systeem kunt u geen voetgangers, kinderen, fietsers, dieren of voorwerpen waarnemen die zich buiten het zicht van de camera, onder bumperhoogte of onder de auto bevinden. De waargenomen afstanden kunnen afwijken van de werkelijke afstanden. Gebruik tijdens het achteruitrijden niet uitsluitend het RVC-scherm. Doe dit evenmin tijdens langere manoeuvres, het achteruitrijden met hogere snelheid of bij situaties met kruisend verkeer. Indien niet de nodige voorzichtigheid in acht wordt genomen, kan dit lichamelijk of dodelijk letsel of schade aan de auto tot gevolg hebben.

Kijk altijd achterom en om u heen voordat u achteruitrijdt.

Hoe werkt het systeem

Wanneer de achteruitversnelling (R) wordt ingeschakeld, verschijnt het beeld van het gebied achter de auto op het display van de middenconsole.

Als de auto uit de achteruitversnelling (R) wordt geschakeld, verschijnt het voorgaande scherm weer na ongeveer 10 seconden.

Om de vertraging te annuleren, moet u het volgende doen:

• Druk op een knop op het infotainmentsysteem.
• Schakel in P (Park)
• Een snelheid behalen van 8 km/h (5 mph).

Het achteruitrijcamerasysteem aan- of uitzetten

Om het RVC-systeem aan of uit te zetten:

1. Schakel in P (Park)
2. Druk op de knop CONFIG (instellen) op de middenconsole.
3. Selecteer display.
4. Selecteer camera. Wanneer er een vinkje naast Camera (camera) verschijnt, is het RVC-systeem ingeschakeld.

Symbolen

Het navigatiesysteem is mogelijk uitgerust met een functie die parkeerhulpsymbolen op het navigatiescherm kan tonen bij gebruik van de achteruitrijcamera. Schakel de parkeerhulp niet uit als u deze waarschuwingssymbolen wilt gebruiken. De foutmelding REAR PARKING ASSIST SYMBOLS UNAVAILABLE (Parkeerhulpsymbolen achteraan niet beschikbaar) kan verschijnen als de parkeerhulp is uitgeschakeld en de symbolen aangezet zijn. Zie Ultrasone parkeerhulp.

De symbolen verschijnen en ze kunnen een voorwerp bedekken als u het navigatiescherm bekijkt wanneer een voorwerp wordt gedetecteerd door het parkeerhulpsysteem.

Om de symbolen aan of uit te zetten:

1. Schakel in P (Park)
2. Druk op de knop CONFIG (instellen) op de middenconsole.
3. Selecteer display.
4. Selecteer symbolen. Wanneer er een vinkje naast Symbols (symbolen) verschijnt, worden de symbolen getoond.

Richtlijnen

Het RVC-systeem kan een overlay met richtlijnen tonen die de bestuurder kan helpen om het voertuig uit te lijnen bij het achteruitparkeren.

Om de richtlijnen aan of uit te zetten:

1. Schakel in P (Park)
2. Druk op de knop CONFIG (instellen) op de middenconsole.
3. Selecteer display.
4. Selecteer richtlijnen. Wanneer er een vinkje naast Guidelines (richtlijnen) verschijnt, worden de richtlijnen getoond.

Foutmeldingen achteruitrijcamera

SERVICE REAR VISION CAMERA SYSTEM (ACHTERUITRIJCAMERASYSTEEM LATEN NAKIJKEN): Als dit bericht op het display van de middenconsole wordt weergegeven, ontvangt het systeem geen informatie die het nodig heeft van andere systemen in de auto.

Als er een ander probleem optreedt, of als een probleem blijft aanhouden, moet u uw dealer raadplegen.

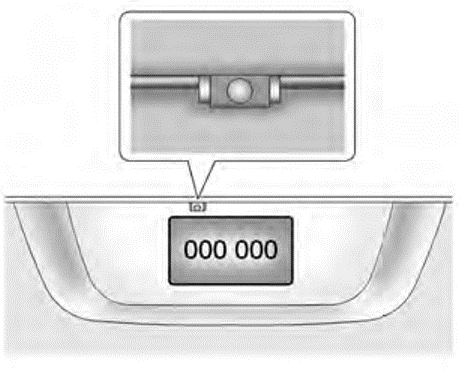

Achteruitrijcamera (Locatie)

De RVC is boven de kentekenplaat ingebouwd.

De zone die door de camera wordt weergegeven, is beperkt.

Hij toont geen voorwerpen die zich dicht bij elke hoek of onder de bumper bevinden en kan variëren afhankelijk van de richting van de auto en de wegomstandigheden. De afstand van het beeld dat op het scherm verschijnt, verschilt van de werkelijke afstand.

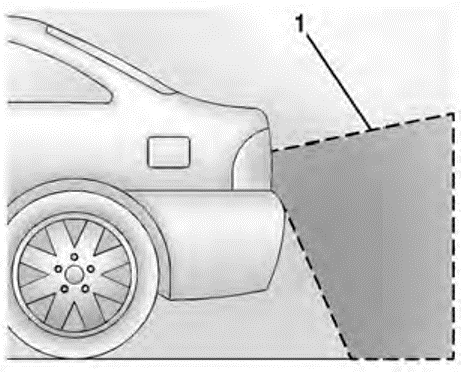

De volgende illustratie toont het gezichtsveld dat de camera geeft.

1. Zicht dat door de camera wordt weergegeven.

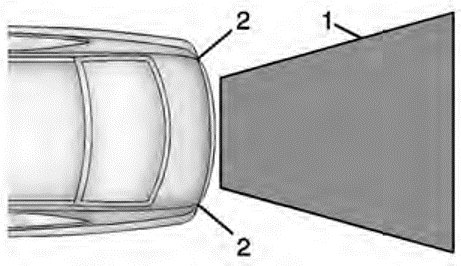

1. Zicht dat door de camera wordt weergegeven.
2. Hoek van de achterbumper.

Wanneer het systeem niet goed lijkt te werken

Het RVC-systeem werkt misschien niet goed of geeft geen duidelijk beeld als:

• De RVC uitstaat. Zie "Het achteruitrijcamerasysteem aanof uitzetten", eerder in dit hoofdstuk.
• Het donker is.
• De zon of lichtbundels van koplampen schijnen rechtstreeks in de cameralens.
• IJs, sneeuw, modder of iets anders zit op de cameralens.

  Reinig de lens, spoel ze met water en droog ze af met een zachte doek.

• De achterzijde van de auto was bij een ongeluk betrokken. De plaats en de bevestigingshoek van de camera gewijzigd zijn of de camera kan zijn aangetast.

Laat de camera en zijn positie en bevestigingshoek door uw dealer nakijken.
