Chevrolet Volt Instructieboekje (2011-2019): Zekeringenkast in motorruimte

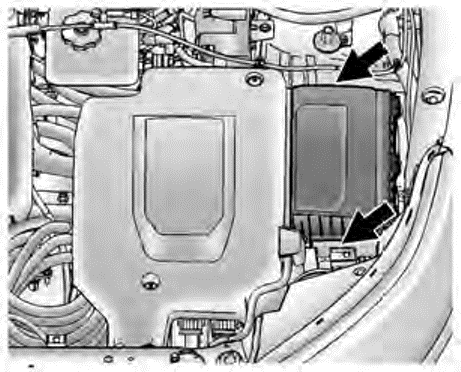

Om het deksel van de zekeringenkast te openen drukt u op de klemmen aan de voor- en achterkant en draait u het deksel omhoog en opzij.

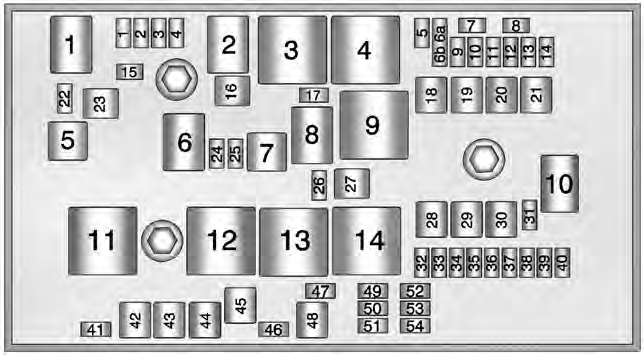

Zekeringenkast in motorruimte

Er bevindt zich een zekeringtrekker in de zekeringenkast in de motorruimte.

Het voertuig beschikt mogelijk niet over alle getoonde zekeringen, relais en functies.

Minizekeringen/Functie

1. Motorregelmodule - geschakelde voeding
2. Uitlaatgassen
3. Niet in gebruik
4. Bobines/verstuivers
5. Stuurkolomslot

1. Stuurkolomslot
2. Achterruitverwarming

7. Leeg
8. Leeg
9. Verwarmde spiegels
10. Aircoregelmodule
11. Tractietransformatormodule - accu
12. Niet in gebruik
13. Cabineverwarmingspomp en afsluiter
14. Inbraakbeveiligingssysteem - krachtig geluidssignaal (indien aanwezig)
15. Tractietransformatormodule en transmissieregelmodule - accu
17.  Motorregelmodule - accu
22.  Grootlicht links
24. Leeg
25. Leeg
26. Inbraakbeveiligingssysteem - claxon (indien aanwezig)
31. Niet in gebruik
32. Draaien/tornen - detectiediagnosemodule, instrumentengroep, passagiersairbagdisplay, schakelaar voor hoogteverstelling van koplampen, automatisch dimmen in achteruitkijkspiegel (indien aanwezig)
33. Draaien/tornen - auto- integratieregelmodule
34. Auto-integratieregelmodule - accu
35. Niet in gebruik
36. Koelvloeistofpomp vermogenselektronica
37. Cabineverwarmingsregelmodule
38. Koelvloeistofpomp oplaadbaar energieopslagsysteem (hoogspanningsaccu)
39. Regelmodule oplaadbaar energieopslagsysteem (hoogspanningsaccu)
40. Voorruitsproeier
41. Grootlicht rechts
46.  Leeg
47. Leeg
49.  Leeg
50. Draaien/tornen - achteruitkijkcamera, accessoirevoedingsmodule, bandenspanningsmonitor, motoren voor hoogteverstelling van koplampen (indien aanwezig)
51. Draaien/tornen voor ABS/oplaadbaar energie-opslagsysteem (hoogspanningsaccu)
52. Motorregelmodule/ transmissieregelmodule - draaien/tornen
53. Tractietransformatormodule - draaien/ tornen
54. Draaien/tornen - brandstofsysteemregelmodule, aircoregelmodule, lader in auto

J-case zekeringen/ Functie

16. Leeg
18.  Leeg
19. Elektrisch bediende ruit - voor
20. Leeg
21. Elektronische regeleenheid ABS-systeem
23.  Oplaadpoortklep
27.  Leeg
28. Leeg
29. Leeg
30. Motor antiblokkeersysteem
42.  Koelventilator - rechts
43. Wissers voor
44. Lader
45. Leeg
48.  Koelventilator - links

Minirelais/ Functie

3. Aandrijflijn
4. Verwarmde spiegels
7. Leeg
9. Leeg
11. Leeg
12. Leeg
13. Leeg
14. Draaien/tornen

Microrelais/ Functie

1. Leeg
2. Leeg
6. Leeg
8. Leeg
10.  Leeg

Ultramicrorelais/ Functie

5. Oplaadpoortklep
