Chevrolet Volt Instructieboekje (2011-2019): Zekeringenkast instrumentenpaneel (linkerkant)
De linker zekeringenkast van het instrumentenpaneel bevindt zich aan het linker einde van het instrumentenpaneel.
Trek het zekeringenpaneelklepje naar buiten om bij de zekeringen te komen.
Om de klep weer aan te brengen steekt u eerst de onderste lip erin en dan duwt u de klep weer op de oorspronkelijke plaats.

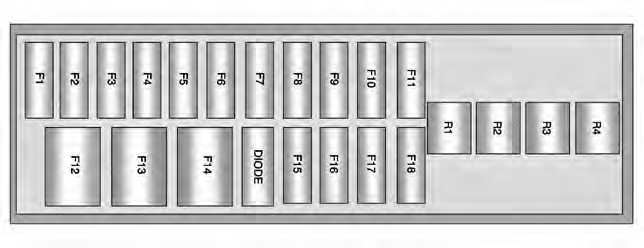

Zekeringenkast instrumentenpaneel
Er bevindt zich een zekeringtrekker in de zekeringenkast in de motorruimte.
Het voertuig beschikt mogelijk niet over alle getoonde zekeringen, relais en functies.
| Zekeringen | Functie |
| F1 | Elektrische aansluiting - boven op IP-opbergbak |
| F2 | Radio |
| F3 | Instrumentengroep (stuur links)/telefoon met handsfreefunctie (stuur rechts) |
| F4 | Infotainmentdisplay |
| F5 | Verwarming, ventilatie en airco/ geïntegreerde schakelaars middenconsole |
| F6 | Airbag (detectiediagnosemodule) |
| F7 | Datalinkconnector, links (primair, stuur links), datalinkconnector, links (secundair, stuur rechts) |
| F8 | Stuurkolomslot (stuur links) |
| F9 | Mobiele telefoon (alleen OnStar-data) |
| F10 | Carrosserieregelmodule 1/elektronica carrosserieregelmodule/ sleutelvrije toegang/ vermogensmodus/ derde remlicht/kentekenverlichting/ linker verlichting overdag/linker parkeerlichten/ regeling achterklepontgrendelingsrelais/ regeling sproeierpomprelais/ schakelaarcontrolelampjes |
| F11 | Carrosserieregelmodule 4/linker koplamp |
| F12 | Aanjager (stuur rechts) |
| F13 | Leeg |
| F14 | Leeg |
| F15 | Elektrische aansluiting (in vloerconsole/ achterkant van vloerconsole) |
| F16 | Leeg |
| F17 | Leeg |
| F18 | Leeg |
| Relais | Functie |
| R1 | Relais permanente accessoirevoeding voor elektrische aansluitingen |
| R2 | Leeg |
| R3 | Leeg |
| R4 | Schietervergrendeling (indien aanwezig, stuur links), kinderslot (stuur rechts) |
| Dioden | Functie |
| DIODE | Leeg |
