Hyundai i30 Instructieboekje (2016-2024): Type B

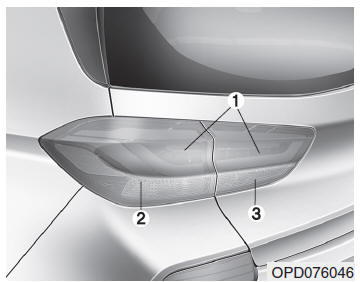

1. Remlicht/achterlicht
2. Richtingaanwijzer
3. Achteruitrijlicht

Remlicht/achterlicht Laat, als de LED-verlichting niet werkt, de auto controleren door een officiële HYUNDAI-dealer.

Richtingaanwijzer

1. Zet de motor uit.

2. Open de achterklep.

3. Open de kapjes van de bevestigingsschroeven van de lichtunit.

4. Draai de bevestigingsschroeven van de lichtunit los met een kruiskopschroevendraaier.

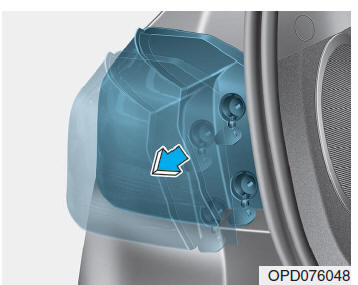

5. Verwijder de achterlichtunit uit de carrosserie.

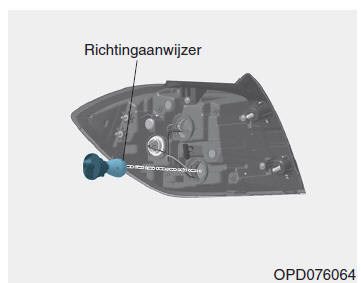

6. Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de nokjes van de fitting in lijn liggen met de uitsparingen van de lichtunit.

7. Verwijder de lamp uit de fitting door de lamp in te drukken en deze linksom te draaien tot de nokjes van de lamp in lijn liggen met de uitsparingen van de fitting.

Trek de lamp uit de fitting.

8. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij vastzit.

9. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit. Duw de fitting in de lichtunit en draai de fitting rechtsom.

10. Plaats de lichtunit in de carrosserie.

Achteruitrijlicht

1. Zet de motor uit.

2. Open de achterklep.

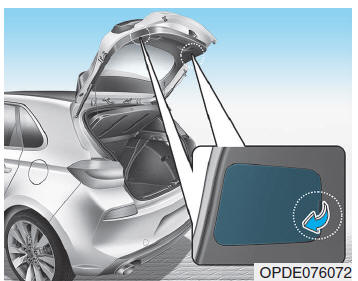

3. Verwijder het deksel met een platte schroevendraaier.

4. Trek de lamp recht naar buiten.

5. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij vastzit.

6. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen met de uitsparingen in de lichtunit. Duw de fitting in de lichtunit en draai de fitting rechtsom.

7. Monteer de afdekkap van de achterklep door de schroef in te drukken.
