Infiniti Q30 (H15) Instructieboekje (2016-2019): Gloeilampen vervangen

LED-lampen (indien aanwezig)

De LED-koplamp is een koplamp met poly-ellipsoïde reflector die gebruikt maakt van een LEDmodule zonder vervangbare onderdelen. Deze en andere LED-lampen moeten vervangen worden door een INFINITI-centrum of een erkend garagebedrijf.

LET OP

• Probeer nooit de LED-koplampen aan te passen of te demonteren, anders kunt u een elektrische schok krijgen.
• Neem als LED-lampen vervangen moeten worden contact op met een INFINITI-centrum of een erkend garagebedrijf.

Halogeengloeilamp van de koplamp vervangen

LET OP

• De halogeengloeilamp bevat halogeengas onder hoge druk. De lamp kan springen als het glazen omhulsel wordt bekrast of wanneer u de lamp laat vallen.
• RAAK HET GLAS NIET AAN wanneer u de gloeilamp beetpakt.
• Gebruik een lamp met hetzelfde typenummer en hetzelfde wattage als de originele lamp.
• De koplamp hoeft na het vervangen van de gloeilamp meestal niet te worden gericht. Wanneer u uwkoplampen moet laten afstellen, neem dan contact op met een INFINITI-centrum of een erkend garagebedrijf.
• Laat de reflector niet te lang open zonder gloeilamp. Binnendringend stof, vocht of rook kan het reflectievermogen van de koplamp nadelig beïnvloeden.

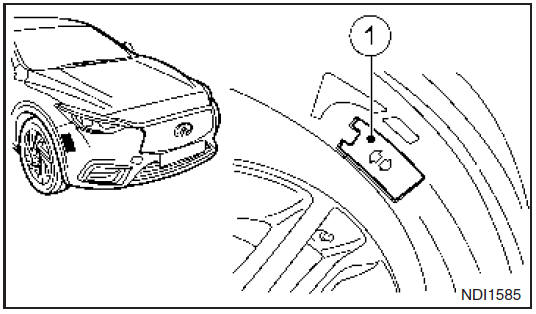

Toegangsklep op voorwielkast aanbrengen/ verwijderen: Umoet de toegangsklep op de voorwielkast verwijderen voordat u de halogeenkoplamp kunt vervangen.

Verwijderen: zet de lichten uit, draai het stuurwiel zodat het wiel achter de betreffende lamp naar binnen gedraaid staat. Schuif de klepj1 omhoog en verwijder.

Aanbrengen: plaats de toegangsklep j1 weer en schuif omlaag totdat deze vastklikt.

De koplampen zijn van het half-geïntegreerde reflectortype met vervangbare (halogeen) gloeilamp.

U kunt de gloeilamp vanuit de motorruimte vervangen zonder dat u de hele koplampeenheid hoeft te verwijderen.

Neem contact op met een INFINITI-centrum of een erkend garagebedrijf als u hulp nodig hebt bij het vervangen van een gloeilamp.

Gloeilamp voor dimlicht/grootlicht vervangen:

1. Open de motorkap. Zie voor meer informatie "Motorkapontgrendeling" in hoofdstuk "3. Alvorens te gaan rijden".
2. Ontkoppel de massakabel (—) van de accu.
3. Verwijder de betreffende toegangsklepuit de wielkast.

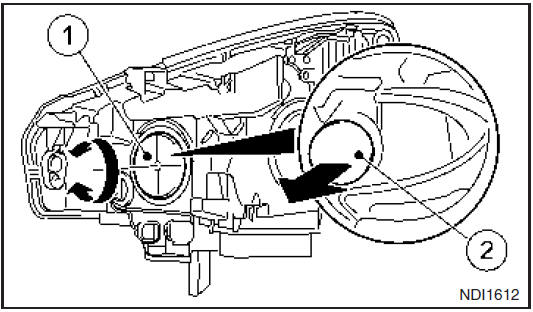

4. Draai de kapvan de behuizing 1 linksom en verwijder.
5. Draai de gloeilamphouder 2 linksomen trek eruit
6. Haal de gloeilamp van de koplamp uit de fitting 2 .
7. Plaats de nieuwe gloeilamp in de fitting 2 .
8. Breng de fitting 2 aan en draai rechtsom.
9. Druk op de kap van de behuizingj1 en draai naar rechts.
10. Plaats de kap in de voorwielkast
11. Sluit de massakabel (—)weer aan op de accu en sluit de motorkap.

OPMERKING Als het regent of als u uw auto laat wassen in een automatische wasstraat kan het gebeuren dat de binnenkant van de lens van de buitenverlichting tijdelijk beslaat. Oorzaak hiervan is het temperatuurverschil tussen de binnenkant en de buitenkant van het lampglas. Dit is geen storing. Neem als er grote druppels zichtbaar zijn contact op met een INFINITI-centrum of erkend garagebedrijf.

Gloeilamp van richtingaanwijzer voor vervangen (alleen systeem zonder LED-lampen)

1. Open de motorkap. Zie voor meer informatie "Motorkapontgrendeling" in hoofdstuk "3. Alvorens te gaan rijden".
2. Ontkoppel de massakabel (—) van de accu.
3. Draai de kapvan de behuizingj1 linksom en verwijder.
4. Draai de gloeilamphouder 2 linksom en trek eruit
5. Haal de gloeilamp van de koplamp uit de fitting 2 .
6. Plaats de nieuwe gloeilamp in de fitting 2 .
7. Breng de fitting 2 aan en draai rechtsom.
8. Druk op de kap van de behuizingj1 en draai naar rechts.
9. Sluit de massakabel (—) weer aan op de accu en sluit de motorkap.

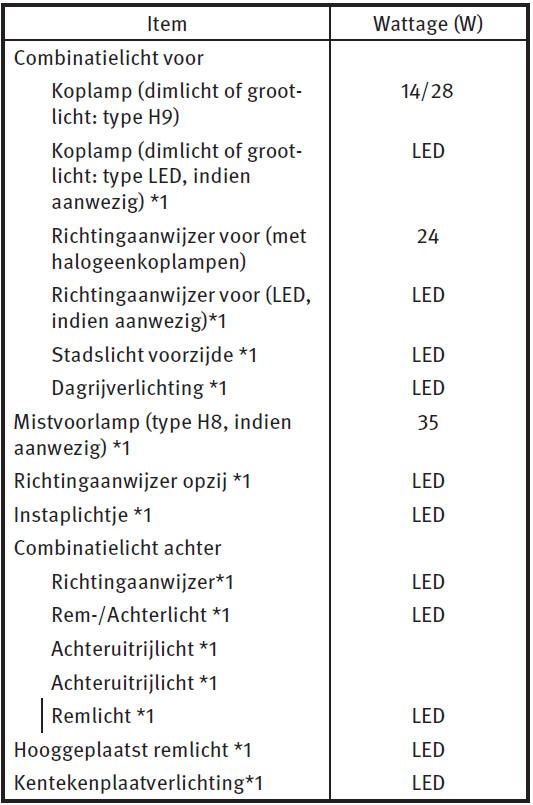

Buitenverlichting

*1: Als vervanging nodig is, neem dan contact op met een INFINITI-centrum of een erkend garagebedrijf.

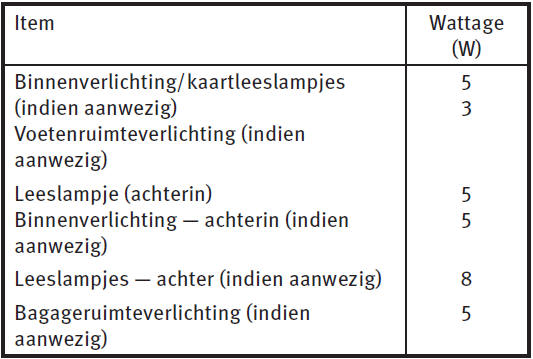

Interieurverlichting
