Škoda Rapid (NH) Instructieboekje (2012-2019): Instelling van de paraatheidsstand controleren

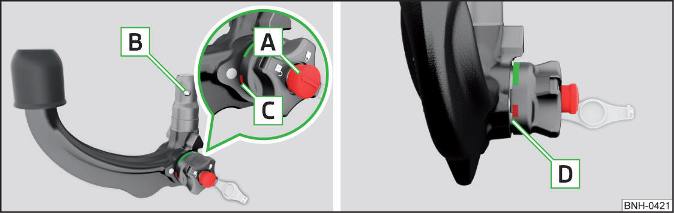

Afb. 214 Paraatheidsstand
Correct ingestelde paraatheidsstand afb. 214
- De sleutel A zit in de ontgrendelde stand - de pijl op de sleutel wijst
naar het symbool
. - De vergrendelingskogel B kan volledig in de stang met kogelkop worden gedrukt.
- De rode markering C op het handwiel is naar de witte markering op de kogelkop gekeerd.
- Tussen het handwiel en de kogelkop is een duidelijke spleet van circa 4 mm D aanwezig.
De sleutel kan in de paraatheidsstand niet uit het slot worden getrokken. De zo ingestelde kogelkop is gereed voor montage.
Paraatheidsstand instellen
Afb. 212 Kap van slot verwijderen / sleutel in het slot steken Afb. 213 Paraatheidsstand instellen De kogelkop kan alleen worden gemonteerd als deze zich in de paraatheidsstand bevindt. ...
Kogelkop monteren - 1e stap
Afb. 215 Afdekkap voor de bevestigingsschacht verwijderen / kogelkop plaatsen Ter voorbereiding van het inbouwen de afdekkap voor de bevestigingsschacht A in pijlrichting 1 verwijderen a ...
