Škoda Rapid (NH) Instructieboekje (2012-2019): Kogelkop monteren - 1e stap

Afdekkap voor de bevestigingsschacht verwijderen / kogelkop plaatsen

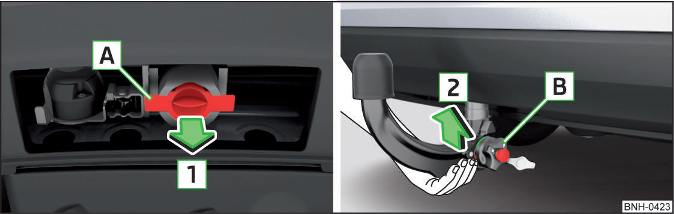

Afb. 215 Afdekkap voor de bevestigingsschacht verwijderen / kogelkop plaatsen

  • Ter voorbereiding van het inbouwen de afdekkap voor de bevestigingsschacht A in pijlrichting 1 verwijderen afb. 215.
  • Voor het inbouwen de kogelkop van onderen vastpakken afb. 215.
  • De kogelkop in de bevestigingsschacht in pijlrichting 2 tot de aanslag erin schuiven. De kogelkop moet hoorbaar vastklikken.

Het handwiel B draait zelfstandig terug en ligt tegen de kogelkop aan.

ATTENTIE Het handwiel bij het bevestigen van de kogelkop niet met de hand vasthouden - gevaar voor verwondingen aan de vingers.

    Instelling van de paraatheidsstand controleren

    Afb. 214 Paraatheidsstand Correct ingestelde paraatheidsstand afb. 214 De sleutel A zit in de ontgrendelde stand - de pijl op de sleutel wijst naar het symbool . De vergrendelingskogel ...

    Kogelkop monteren - 2e stap

    Afb. 216 Slot vergrendelen en sleutel eruit trekken / kap op het slot steken De sleutel A in pijlrichting 1 draaien, zodat de pijl op de sleutel naar het symbool afb. 216 is gekeerd. ...
