Infiniti Q30 (H15) Instructieboekje (2016-2019): Wielen demonteren en monteren

De wielen blokkeren

WAARSCHUWING Controleer of u het juiste wiel blokkeert om te voorkomen dat het voertuig in beweging komt, anders kunt u letsel oplopen.

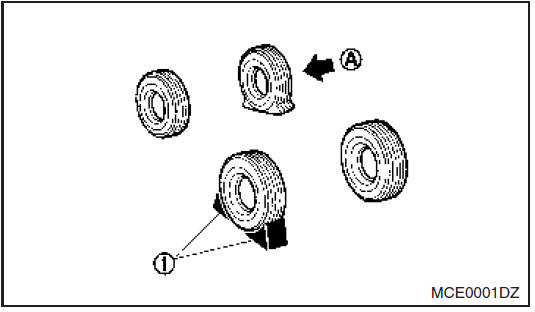

Plaats geschikte wielblokken 1 zowel vóór als achter hetwiel diagonaal tegenover het wiel met de lekke band A om te voorkomen dat de auto in beweging komt terwijl hij op de krik staat.

Wieldop verwijderen (indien aanwezig)

WAARSCHUWING Let op bij het verwijderen van de wieldop. Deze kan plotseling losschieten.

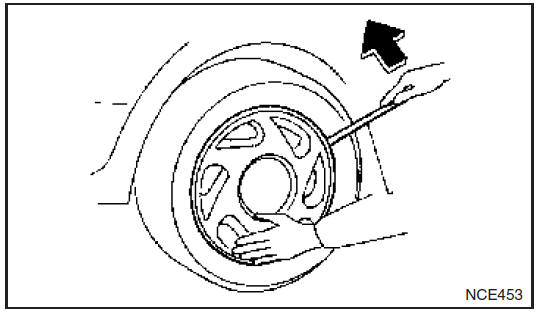

Verwijder de wieldop met geschikt gereedschap zoals afgebeeld of verwijder de wieldop voorzichtig met beide handen.

Wiel verwijderen

WAARSCHUWING

• Lees voor gebruik het etiket met voorzorgsmaatregelen dat op het huis van de krik is aangebracht.
• BLIJF ONDER DE AUTO VANDAAN ZOLANG DEZE ALLEEN OP EEN KRIK STEUNT.
• Gebruik nooit een krik uit een andere auto.
• De krik in uw auto is alleen bestemd om uw auto op te krikken tijdens het verwisselen van een wiel.
• Gebruik de juiste krik-steunpunten. Plaats de krik nooit onder een ander punt van het voertuig.
• Krik het voertuig nooit hoger op dan noodzakelijk is.
• Plaats geen wielblokken op of onder de krik.
• Start de motor niet en laat deze niet draaien terwijl het voertuig op de krik steunt. De auto zou onverwacht in beweging kunnen komen en daardoor een ongeval kunnen veroorzaken.
• Laat geen passagiers in de auto achter zolang het wiel van de grond is.
• Lees voor gebruik het etiket met voorzorgsmaatregelen dat op het huis van de krik is aangebracht.
• Verwijder alle bagage voordat u de auto opkrikt.

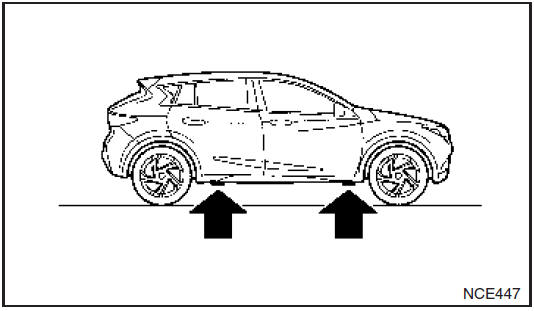

Krikpunten

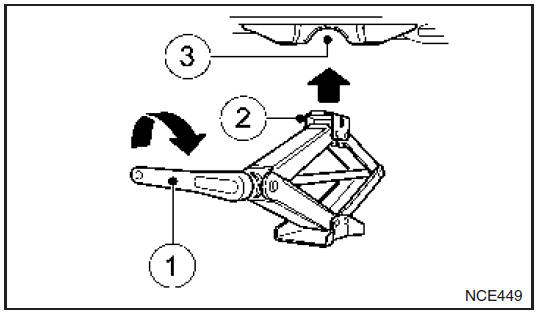

1. Plaats de krik pal onder het in de afbeelding aangegeven krikpunt, zodanig dat de bovenkant van de krik het krikpunt raakt. LET OP Plaats de krik op een vlakke en harde ondergrond.
2. Breng het midden van de krikkop en de inkepingen recht tegenover het krikpunt zoals afgebeeld.
3. Zorg datde groef in de krikkop tussen de twee inkepingen past, zoals in de afbeelding.
4. Draai elke wielbout één of twee slagen los door de wielmoersleutel linksom te draaien.

   Verwijder de wielbouten niet zolang het wiel nog op de grond staat.

Modellen met wielbouten met slot (indien aanwezig): Indien het wiel is uitgevoerd met een wielbout met slot, steek dan de wielslotsleutel 1 indewielbout en draai deze los zoals eerder beschreven staat.

De wielbout met het slot kan alleen met de wielslotsleutel verwijderd worden. Voor het verkrijgenvaneen extrawielslotsleutel iseen sleutelnummer benodigd.

Noteer het sleutelnummer zoals vermeld op de sleutelcodekaart op de pagina "Veiligheidsinformatie" achterin dit instructieboekje en bewaar deze op een veilige plaats, niet in de auto. Verliest u de wielslotsleutel, vraag dan een duplicaat aan bij uw INFINITI-centrum door het sleutelnummer door te geven.

Bewaar de wielslotsleutel in de auto. Anders kunnen de wielen niet verwijderd worden en kan er geen onderhoud uitgevoerd worden.

5. Ubrengt deauto veilig omhoog door de ratelhendel met beide handen vast te houden en rechtsom te draaien zoals afgebeeld.
6. Krik het voertuig voorzichtig op totdat de band loskomt van de grond.
7. Verwijder de wielbouten en verwijder daarna het wiel met de lekke band.

LET OP Het wiel is zwaar. Blijf met uw voeten op gepaste afstand van het wiel en gebruik eventueel handschoenen om letsel te voorkomen.

Wiel aanbrengen

WAARSCHUWING

• Een compact reservewiel is ontworpen voor gebruik in noodgevallen.
• Gebruik nooit wielbouten die niet bij uw voertuig zijn geleverd. Onjuiste wielbouten of onjuist aangedraaide wielbouten kunnen veroorzaken dat het wiel los bevestigd raakt of geheel los komt. Dit kan een ongeluk veroorzaken.
• Gebruik nooit olie of vet op de wielbouten. Hierdoor kunnen ze losraken.

1. Vastdraaien
2. Losdraaien

1. Verwijder eventueel aanwezig vuil of modder van het oppervlak tussen de wielflens en het wiel.
2. Hang het wiel voorzichtig op zijn plaats en zet de bouten handvast. Controleer of alle wielbouten horizontaal contact maken met het wieloppervlak aan de conische zijde.

   Modellen met wielbouten met slot (indien aanwezig): Plaats de wielslotsleutel op de wielbout met slot en draai de bout handvast.

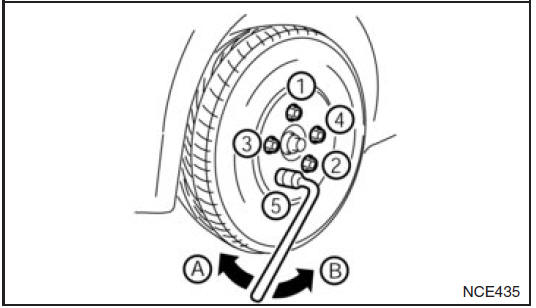

3. Draai de wielbouten één voor één en gelijkmatig aan met de wielsleutel, in de volgorde als afgebeeld (1 -5 ) totdat deze vastzitten.
4. Laat de auto voorzichtig zakken totdat de band op de grond rust.
5. Draai de wielbouten stevig vast met behulp vandewielsleutel in de afgebeelde volgorde.
6. Laat het voertuig helemaal zakken.
7. Breng de wieldop aan (indien aanwezig).

   Aanhaalmoment van de wielbouten: 130 N•m (13 kg-m, 96 ft-lb)

Draai bij de eerste gelegenheid de wielbouten met een momentsleutel met het voorgeschreven aanhaalmoment vast.

De wielbouten moeten altijd met het voorgeschreven aanhaalmoment vastgezet zijn. Het is raadzaam om de wielbouten bij elke onderhoudsbeurt vast te laten zetten met het voorgeschreven aanhaalmoment.

Breng de bandenspanning op de COLD-waarde (KOUD).

De COLD-waarde voor de bandenspanning is de bandenspanning die wordt gemeten nadat het voertuig drie uur of langer geparkeerd heeft gestaan of nadat er maximaal 1,6 km (1 mijl) is gereden.

De COLD-bandenspanning staat vermeld op de bandenspanningssticker op de middenstijl aan bestuurderszijde.

Wiel en gereedschap opbergen

Berg het wiel met de lekke band, de krik en het gereedschap in de hiervoor bestemde bergruimte op.

Wielbouten met slot (indien aanwezig)

Om diefstal tegen te gaan is er op elk wiel een speciaal slot op een wielbout gemonteerd. De wielbout met slot kan niet verwijderd worden met normaal gereedschap.

Als u wielen gaat verwijderen zult u de wielslotsleutel die bij uw auto geleverd is moeten gebruiken.

De wielbout met slot verwijderen:

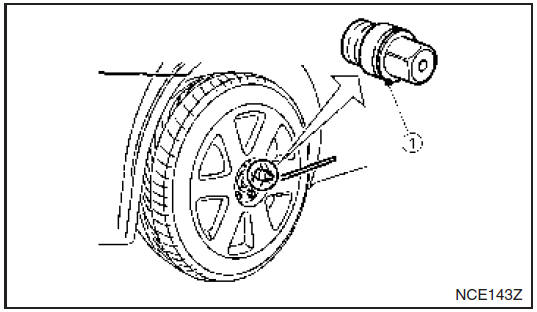

1. Steek de wielslotsleutel 1 in de wielmoer met slot.
2. Om het wielboutslot te verwijderen, de wielslotsleutel linksom draaien met de wielsleutel.

LET OP

• Gebruik geen elektrische apparaten om wielboutsloten te verwijderen.
• Wanneeruhet wiel weer aanbrengt, de wielbouten met slot aandraaien tot hetzelfde aanhaalmoment als de normale wielbouten. Zie voor meer informatie "Wiel aanbrengen" eerder in dit hoofdstuk.

OPMERKING

• De wielbout met slot heeft een unieke code. Een wielslotsleutel die niet dezelfde code heeft als een wielboutslot kan dit slot niet verwijderen. Verliest u de wielslotsleutel, vraag dan een duplicaat aan bij uw INFINITI-centrum door het originele sleutelnummer door te geven.
• Noteer het sleutelnummer zoals vermeld op de sleutelcodekaart op de pagina "Veiligheidsinformatie" achterin dit instructieboekje en bewaar deze op een veilige plaats, niet in de auto.
• Zorg dat wanneer u de auto naar een INFINITI-centrum of een erkend garagebedrijf brengt voor onderhoud de wielslotsleutel zich in de auto bevindt. Anders kunnen de wielen niet verwijderd worden en kan er geen onderhoud uitgevoerd worden.
